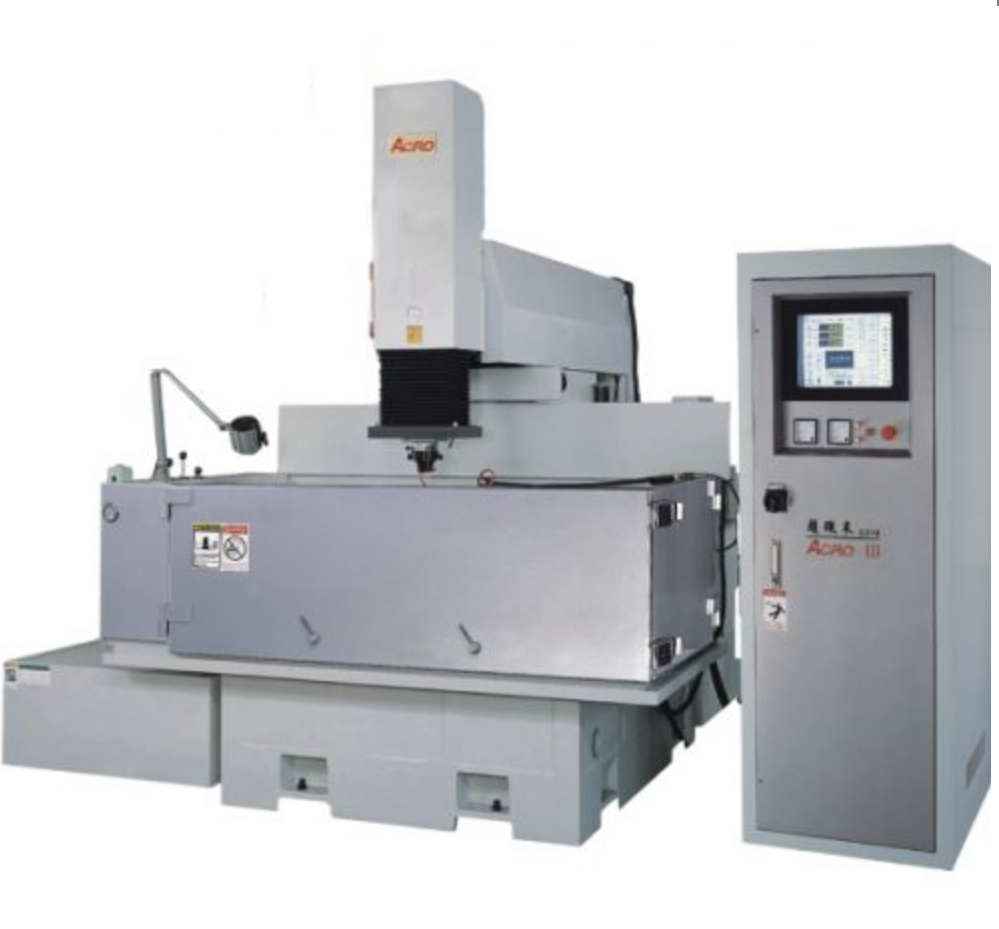

CNC S-1270

機台採世界專利的米漢納鑄鐵，軔性強，耐磨性高，再經回火，特殊材質應力清除處理，使其永不變形，確保精度。
X，Y軸各滑動的接觸面均貼有TURCITED-B耐磨片，摩擦係數低，既使重壓下，仍能確保精度及維持操作之靈敏度。
C5雙螺帽滾珠螺桿，加有預壓，位移穩定，永保精度。
主軸採進口高強度無縫鋼材，聯體成型，高精度軸承及線性滑軌，確保伺服運動的穩定性，提升加工效率。
工作台面做高週波硬化熱處理，並經大型精度磨床研磨處理，以確保製造精度與壽命。

應用

放電加工廣泛應用在模具製造、機械加工行業。放電加工可以用來加工傳統切削方法難以加工的超硬材料和複雜形狀的工件，
通常用於加工導電的材料，可以在諸如鈦合金、工具鋼、碳鋼和硬質合金等難加工材料上加工複雜的型腔或者輪廓

功能特性說明

15″彩色LCD顯示器，128MB RAM, 全中文圖式的操作畫面，不需記憶任何指令，易學易用，更具親和力。
防塵、防油，無干擾的觸摸式螢幕，實現無按鍵式，讓操作更加簡單方便。
機器出廠已有內定的放電加工參數巨集操作者無需再設定，其亦可自編修加工參數，進階的電流，脈寬的微調，達到最佳效率。
獨特的迴路設計，每單發脈波檢測，比一般平均脈波檢測更加準確，效率自然提高。
自動檢知積碳，自動排渣，或做停機處理。
錯誤訊息或故障，螢幕自動顯示可能原因及如何排除說明。
各種異常情況發生，會有不同的警告聲，以達到判別效果，並在螢幕上顯示錯誤訊息及解決方式。
三軸光學尺 0.005mm 解析度，迴授顯示。
內定可儲存999組加工參數，每組有10段深度設定，從粗至細修自動加工，亦可做傳統單段深度設定，單一加工條件設定。
在放電過程中可隨意更改放電參數 (亦可編輯另外加工參數)。
多重安全裝置，液位，漏油檢查，智慧型偵測防火電眼感知。
Z軸鎖定功能，可配合工作需要，如火花放電校模或加裝搖動頭做搖動加工。
另有加工時間計時，公制與英制互換，加工極性切換，可顯示絕對座標值或相對座標值及中英文互換多項功能。

機台規格

項目	單位	S -1270
工作油槽、內槽(L×W×H)	mm	2150×1150×700
工作台尺寸 (L×W)	mm	1400×900
X、Y軸行程	mm	1200×700
Z+Z1行程	mm	450
主軸至工作台距離	mm	1100
電極最大載重	kgs	400
最大工作件載重	kgs	4500
機械重量	kgs	6300
機械外型尺寸(L×W×H)	mm	2500×2500×3040
機械包裝尺寸(L×W×H)	mm	???×2655×3220

過濾箱規格

過濾箱規格	單位
油箱外型尺寸(L×W×H)	mm
油箱包裝尺寸(L×W×H)	mm	2700×1250×1660
油箱容量	l	2000
油箱淨重	kgs	7500
過濾網數量	pcs	6

電器箱規格

最大輸出電源	A	60	90	120
輸入電源	V	220/380/415/440	220/380/415/440	220/380/415/440
最快加工速度	m³/min	400	480	550
電源總容量	KVA	7	10	15
最細表面粗度	μm	Ra 0.2	Ra 0.2	Ra 0.2
最低電極消耗比	%	< 0.2	< 0.2	< 0.2
外型尺寸	mm	770×750×1780	770×750×1780	900×750×1800
外箱尺寸	mm	970×910×2000	970×910×2000	1100×910×2020
重量	kgs	250	260	300

配件

標準配件	濾油網	2個	選購配件	穩壓器
	工具箱及工作夾具	1組		冷卻器
	噴油磁性座	2個		永久磁盤
	電極頭	1個		搖動電極頭
	自動滅火器	1個		電極夾具
	石英工作燈	1個
